ニードルボールバルブ Needle Ball Valves

title_index

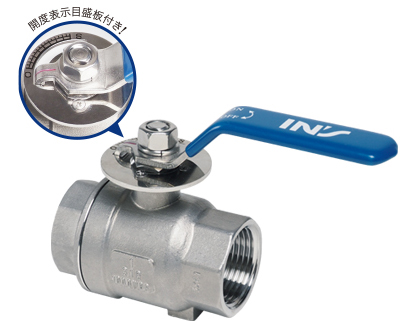

従来、ボールバルブで困難だった流量調整が
誰にでも簡単に出来る、開度表示目盛り付き流量調整用手動ボールバルブです。
img_index
point01point01_title
ボールバルブ同様の完全閉止と、グローブバルブ・ニードルバルブ同様のイコールパーセンテージ特性、両方の特徴を兼ね備えた画期的なバルブです。
point02point02_title
面倒なハンドルを回す手間をなくし、工数削減に寄与します。また開度指示の目盛板を付けることで、開度調整を簡単にすることができます。
point03point03_title
従来のグローブバルブに比べて広いレンジアビリティを実現。MAX CV値が大きく制御範囲が広いため、必要流量を容易に確保できます。
レンジアビリティ
VPボール 50:1 、 YPボール 200:1 、 Iスリットボール 25:1
point03point04_title
任意の開度で固定するためのロック機構や、メンテナンスが容易な2ピース型など、また様々な形のボール球を組み合わせる事で、幅広いシチュエーションや流体条件をカバーする事ができます。

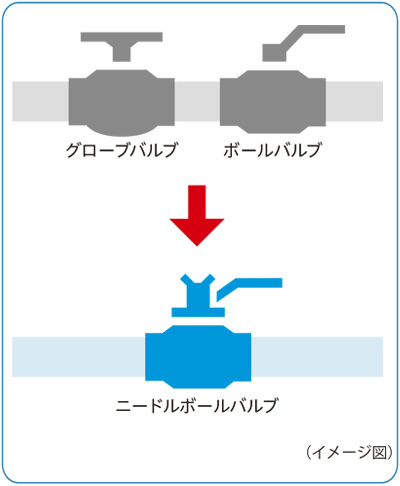

対グローブバルブ




メタルタッチのグローブバルブは経年につれシート部からの漏れが起きます。 多くのプラントでは流量調整としてグローブバルブを、遮断弁としてボールバルブを設置しています。 ニードルボールバルブを使用する事で配管をコンパクトに、かつコストカットに寄与します。



ニードルボールバルブ置き換えイメージ

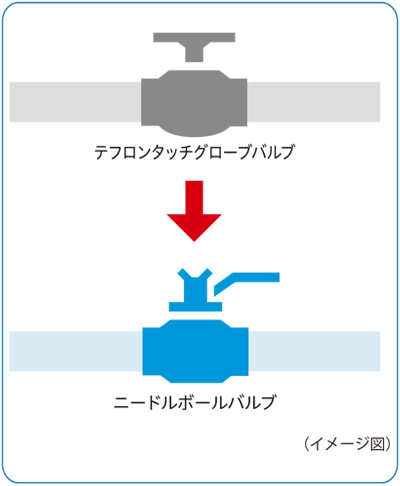

対テフロンタッチグローブバルブ




タイトシャットも目的としたテフロンタッチグローブバルブと比べると価格が安く、操作性が良いため、トータル的なコストカットと工数削減に寄与します。 またCV値がグローブバルブに比べて高く、制御範囲が広いため、配管口径を小さくすることができます。



ニードルボールバルブ置き換えイメージ2






対ニードルバルブ




5%ごとに開度を切っているため流量の再現性が担保されます。MAXCV値が高いため配管口径を小さくし、かつ微小の流量制御ができます。ニードルバルブに比べると本体耐圧は低いですが、その分価格を半額程度まで抑える事ができます。



ニードルボールバルブ置き換えイメージ3

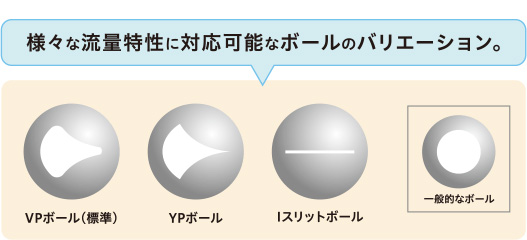

ボールのバリエーション





ラインナップ





ニードルボールバルブのラインナップ

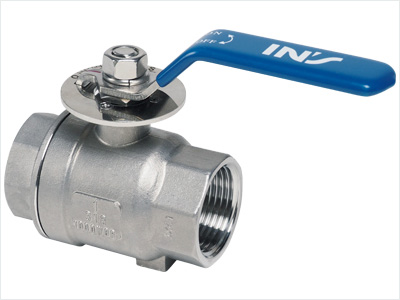

HVP-BR02T SCS14A ニードルボールバルブ



HVP-BR02T SCS14A ニードルボールバルブ



サイズ/定価表


ニードルボールバルブ定価表1

詳細はこちら

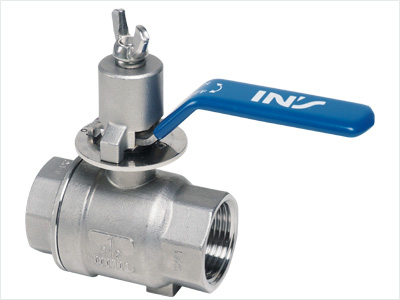

HVPL-BR02T SCS14A ニードルボールバルブ ロック付



ニードルボールバルブ ロック付



サイズ/定価表


ニードルボールバルブ定価表2

詳細はこちら

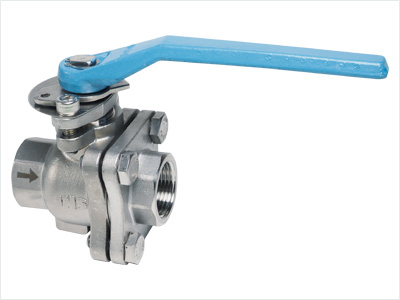

HVP-B14S SCS14A ニードルボールバルブ



HVP-B14S SCS14A



サイズ/定価表


ニードルボールバルブ定価表3

詳細はこちら

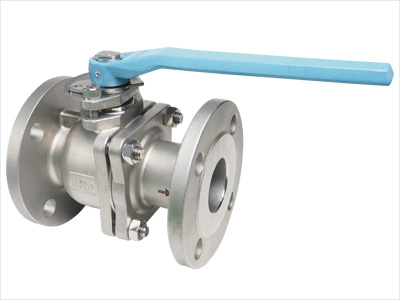

HVP-B13F SCS13A ニードルボールバルブ
HVP-B14F SCS14A ニードルボールバルブ



HVP-B14F SCS14A ニードルボールバルブ



サイズ/定価表




ニードルボールバルブ定価表4

詳細はこちら

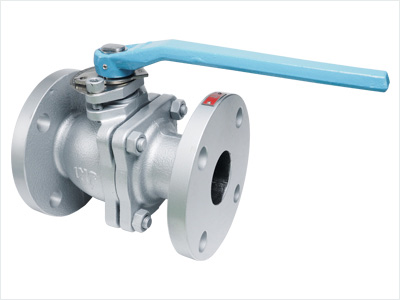

HVP-BFCD FCD450 ニードルボールバルブ



HVP-BFCD FCD450 ニードルボールバルブ



サイズ/定価表


ニードルボールバルブ定価表5

詳細はこちら
